پاورپوینت مطالعات مبانی نظری و استانداردهای طراحی بخش جراحی بیمارستان

طراحی معماری فضاهای درمانی و به ویژه بخش جراحی، نیازمند شناخت دقیق استانداردها، فرآیندهای کاری کادر پزشکی و مسیرهای حرکت بیماران و تجهیزات است. بخش جراحی به عنوان قلب تپنده بیمارستان، نیازمند طراحی دقیق سیرکولاسیون جهت جداسازی مسیرهای تمیز و کثیف و به حداقل رساندن مخاطرات مربوط به عفونت‌های بیمارستانی است. مبانی نظری طراحی بخش جراحی، اصول توزیع فضاها و استانداردهای بین‌المللی مانند نویفرت، پایه‌ای‌ترین اطلاعاتی هستند که هر معمار و طراح بیمارستان باید به آن‌ها تسلط داشته باشد. این پاورپوینت با بررسی همه‌جانبه این اصول، راهنمای جامعی را برای طراحی فنی و اصولی بخش جراحی ارائه می‌دهد.

• • مقدمه
  • طرح کلی و مکان یابی در بخش جراحی
  • موقعیت قرارگیری بخش جراحی (نوع دسترسی)
  • فضاهای بخش جراحی و روابط آن ها
  • نمونه پلان یک بخش جراحی با کلیه ریز فضاها
  • الزامات طراحی
  • مساحت های مورد نیاز در بخش جراحی
  • سیرکولاسیون و روابط
  • دیاگرام حرکتی
  • سیستم های مختلف عملکردی
  • استانداردها
  • تاسیسات اتاق عمل
  • بررسی یک نمونه
  • منابع و مآخذ

در این پژوهش، در 40 اسلاید به بررسی و تحلیل مطالعات مبانی نظری بخش جراحی بیمارستان در طراحی معماری پرداخته شده است. در ادامه لیستی از اهم مواردی که در این پژوهش مورد بررسی قرار گرفته است را می توانید مشاهده کنید:

بخش های جراحی ازپيچيده ترين بخش های هر بيمارستان هم به لحاظ کاربردی و هم به لحاظ طراحی می باشد. چرا که حتی در اين زمينه سياستگذاران نيز با توجه به تجربيات گونا گون نظرات مختلف  و گاه  متناقض ارائه می کند. بدين لحاظ از لزوم داشتن يک برنامه فيزيکي سخن به ميان می آيد که بايد قبل از هرگونه عمل طراحی با يک سری مصاحبه، سطح اتاق های عمل و فضاهای پشتيبانی عمل را مشخص کنند.

طرح کلی و مکان یابی در بخش جراحی

درمان در بخش جراحی مخصوص بیمارانی است که شرایط آنها تشخیص داده شده است اما با تجویز دارو قابل بهبود نیستند و باید مورد عمل جراحی قرار گیرند.

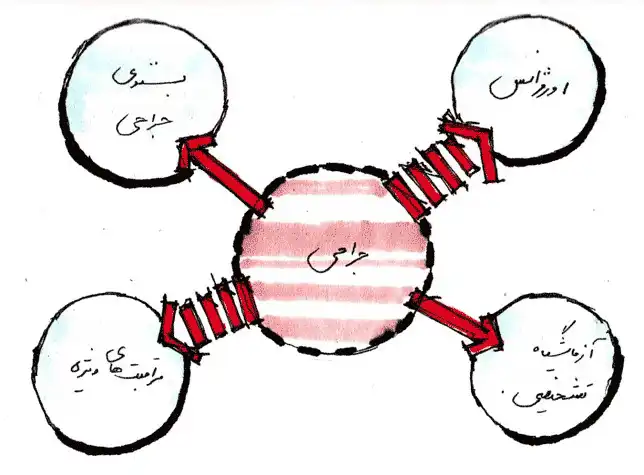

این بخش باید در نزدیکی بخش مراقبت های ویژه، اتاق ریکاوری و محل استرلیزاسیون مرکزی باشد زیرا روابط متقابل میان این بخش ها وجود دارد و به این ترتیب دسترسی آسان باید تضمین شود.

قسمت های مختلف بخش جراحی

بخش کنترل: بخشی است که اطلاعات مربوط به ورود و ترخیص بیماران ،تیم پزشکی، پرستاران و تکنسین ها، ساعت شروع و پایان عمل جراحی، ورود وخروج اشخاص و ابزار و وسایل و… در آن ثبت و کنترل می شود. این بخش در ورودی بخش جراحی قرار دارد.

فضای اسکراب: هرجراح و بعضی از پرستاران باید دستها و ساعدخودرا در مدت زمان پیش بینی شده ای قبل ازعمل اسکراب نمایند. برای این اسکراب یک دستشویی عمیق و بزرگ یا گاهی دستشویی یکسره مورداستفاده قرارمیگیرد. حداقل عرض این قسمت باید 1.8متر باشد.برای هر اتاق عمل باید سه شیر دستشویی (با کنترل پایی) وجود داشته باشد.

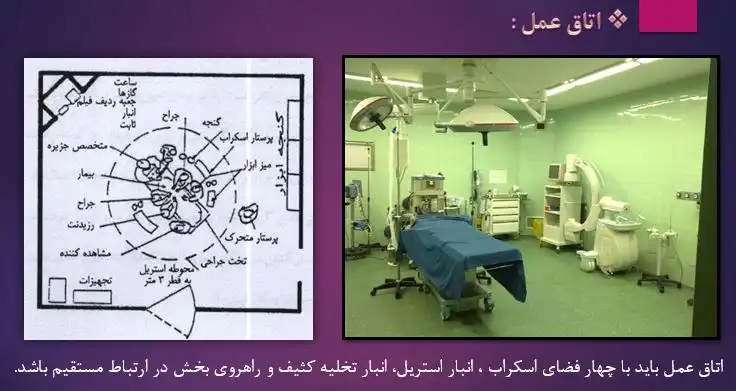

اتاق عمل: این اتاق در بهترین حالت باید مربعی شکل باشد (6.5*6.5) متر تخت جراحی در وسط آن قرار می گیرد و در دایرهای به قطر 3 متر اطراف تخت جراحی فقط کسانی که اسکراب کرده اند حق حضور دارند.

انبار استریل: در این قسمت ابزار و وسایل استریل شده جراحی قرار دارد. این بخش با اتاق عمل و راهروی تمیز ارتباط مستقیم دارد.

حداقل مساحت های بخش جراحی:

دیاگرام حرکتی پرسنل قبل از عمل:

استانداردها:

تعداد اتاق های عمل در بیمارستان:

به ازای هر 25 تخت بستری ”1“ اتاق عمل در نظر گرفته می شود.

درهای اتاق عمل:

14. از جنس نسوز و چارچوبه در به اندازه کافی بزرگ باشد.
15. چارچوبه هم سطح با کف اتاق ساخته شود.
16. باید از دو طرف باز و بسته شود و ایجاد سروصدا نکند.
17. بین دو اتاق عمل بهتر است به جای در از پنجره کوچکاستفاده شود.

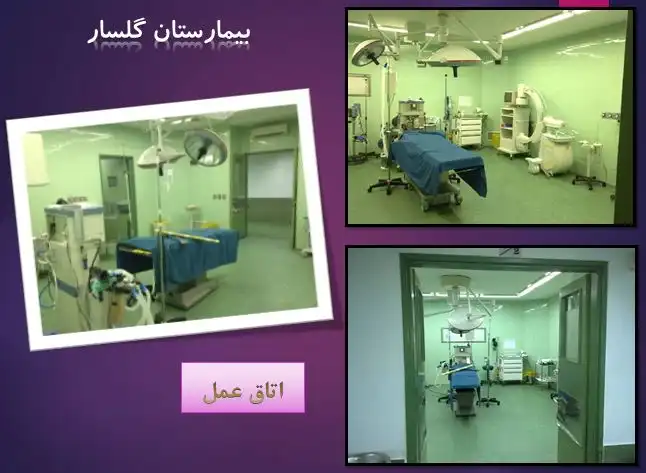

بررسی یک نمونه

برای مشاهده و بهره مندی از اطلاعات تکمیلی می توانید به فایل پاورپوینت این پژوهش مراجعه کنید.

منابع مورد استفاده در این پژوهش به شرح زیر است :

• • نویفرت
  • پایان نامه های کارشناسی ارشد
  • اینترنت

این پاورپوینت در 40 اسلاید با فرمت PPTX تدوین شده و به صورت منسجم سرفصل‌های کلیدی طراحی بخش جراحی بیمارستان را پوشش می‌دهد. مطالب این فایل با تکیه بر منابع معتبری چون استاندارد نویفرت (Neufert)، راهنماهای طراحی بیمارستان و پایان‌نامه‌های برجسته کارشناسی ارشد معماری گردآوری شده است.
