پاورپوینت سیستم های سرمایش و گرمایش ساختمان | روش های پیشرفته ساخت و مقایسه فنی–اقتصادی

در میان مؤلفه‌های مصرف انرژی در ساختمان، سیستم‌های گرمایشی و سرمایشی نقش تعیین‌کننده‌ای دارند؛ به‌خصوص در ایران که بخش قابل توجهی از انرژی خانگی صرف گرمایش می‌شود و انتخاب نادرست تجهیزات یا طراحی غیر بهینه می‌تواند هزینه بهره‌برداری را به‌طور چشمگیری افزایش دهد. عوامل متعددی مانند اقلیم، معماری و پوسته ساختمان، نوع مصالح، راندمان تجهیزات، ظرفیت‌گذاری درست (تطابق ظرفیت با بار واقعی) و شیوه کنترل و مدیریت سیستم‌ها روی مصرف انرژی اثر می‌گذارند. این پاورپوینت با رویکردی فنی و قابل ارائه در کلاس، تلاش می‌کند تصویر جامعی از سیستم‌های متداول و پیشرفته HVAC ارائه دهد و معیارهای مقایسه را به زبان قابل فهم برای دانشجویان معماری و مهندسی بیان کند.

در این پژوهش، در 60 اسلاید به  بررسی و تحلیل روش‏های پیشرفته ساخت سیستم‏های سرمایش و گرمایش ساختمان پرداخته شده است. در ادامه لیستی از اهم مواردی که در این پژوهش مورد بررسی قرار گرفته است را می توانید مشاهده کنید:

• • سیستم‏های گرمایشی در ساختمان
  • گرمایش مرکزی
    • موتورخانه
    • داكت‏ها و مبدل‏هاي حرارتي
    • پمپ‏های حرارتی
  • گرمایش موضعی – بخاری‏ها
  • گرمایش آب
    • گرمایش از کف
  • سیستم‏های برودتی در ساختمان
  • چیلر
    • جذبی
    • نحوه عملکرد
    • چیلرهای آب گرم ضد کریستال
    • چیلرهای جذبی بخار  Single effect
    • چیلرهای جذبی بخار  Double Effect
  • فن کویل
  • تهویه مطبوع
  • هواساز
  • مقایسه 1. تهویه کانالی و مستقل
  • مقایسه 2. چیلر جذبی و تراکمی
    • مقایسه فنی
    • مقایسه اقتصادی
  • معرفی انواع سیستم‏های متداول در یک مجتمع مسکونی

در ميان مولفه‎ هاي مصرف انرژي در ساختمان، سيستم‎هاي گرمايشي که عمدتا از سوخت‎هاي فسيلي استفاده مي‎کنند و از جمله مصرف کنندگان عمده انرژي به شمار مي‎روند، از اهميت ويژه‎اي برخوردار هستند، چرا که 70% از گاز طبيعي مصرفي کشور به گرمايش ساختمان اختصاص مي‏يابد.

توجه به عوامل گوناگوني که در ميزان مصرف انرژي گرمايشي ساختمان نقش دارند، در ارائه راهکارهاي صرفه‎جويي در بخش ساختمان و کاهش مصرف انرژي در بخش خانگي، تأثير فراواني مي‎گذارد. شرايط اقليمي و آب و هوايي، معماري ساختمان، مصالح ساختمان، راندمان سيستم‎هاي گرمايش، بکارگيري تجهيزات با ظرفيت مورد نياز که اساساً در ميزان بار حرارتي ساختمان مؤثر هستند و همچنين کنترل سيستم‎هاي گرمايش از عوامل موثر در ميزان مصرف انرژي گرمايشي محسوب مي‎شوند.

انواع سیستم های گرمایشی:

• • گرمايش مركزي
  • گرمايش موضعي – بخاري‏ها
  • گرمايش آب
  • گرمایش از کف

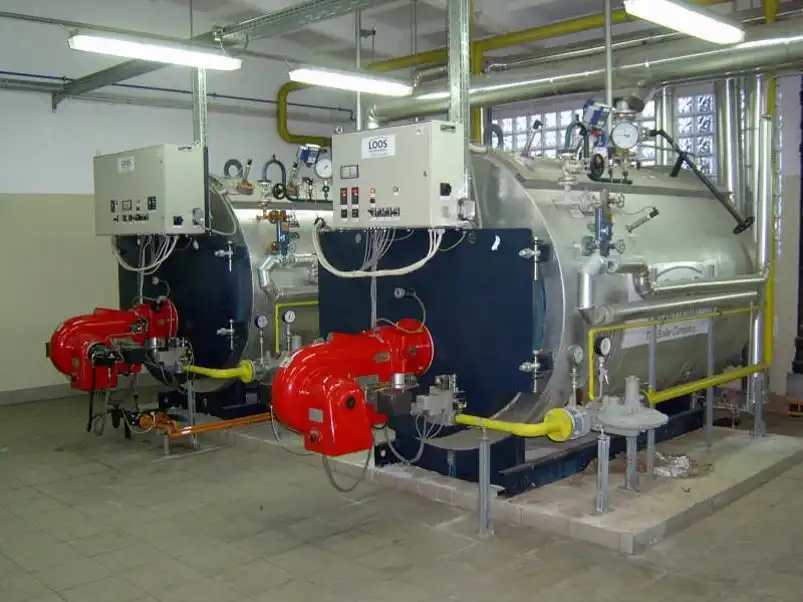

گرمایش مرکزی

در سيستم‎هاي گرمايش مرکزي، گرماي مورد نياز تمام قسمت‎ها در يک قسمت از ساختمان توليد مي‎شود و به کمک وسايل توزيع از قبيل رادياتور، فن کويل، کانال و … به بخش‎هاي مورد نياز فرستاده مي‎شود.

اساس کار سيستم‎هاي گرمايش مرکزي بر اين است که حرارت از يک منبع انرژي به قسمت‎هاي مختلف ساختمان انتقال مي‎يابد.

گرمایش موضعی – بخاری‏ ها

بخاري، بيشتر براي گرمايش بخش محدودي از فضاي ساختمان، كاربرد مؤثر دارد. به كارگيري بخاري در نقاط مختلف منزل، قابليت انعطاف بيشتري از نظر بهينه سازي مصرف سوخت دارد.

در انتخاب بخاري بايد به عواملي از قبيل ايمني، مصرف كم، هزينه نصب مناسب، رده بالاتر در برچسب انرژي، مطابقت با استانداردهاي زيست‏محيطي و تناسب ظرفيت و اندازه وسيله با فضا توجه نمود.

گرمایش آب

حدود 15 تا 20 درصد انرژي مصرفي هر خانوار صرف تأمين آب گرم بهداشتي مي‌شود. از اين رو انتخاب آبگرمكن مناسب تأثير مهمي در كاهش مصرف سوخت خواهد داشت. آبگرمكن‌هاي متداول در دو نوع گازي و نفتي موجود هستند. استفاده از آبگرمكن‌هاي خورشيدي نيز به دليل بهره‌گيري از انرژي طبيعي خورشيد در حال گسترش است.

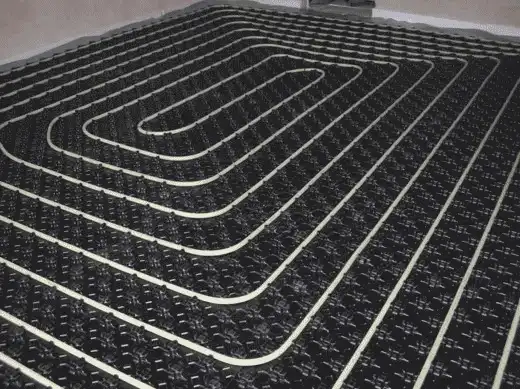

گرمایش از کف

در سیستم‌های گرمایشی متداول، تا 70% گرما نزدیک سقف جمع می‌شود و نزدیک کف دمای پایین‌تری را داریم. این شرایط محیطی با آسایش ما مطابقت ندارد. ما هنگامی آسوده‌تریم که پای ما گرم و سر ما خنک‌تر باشد. بنابراین گرما باید در جایی تولید شود که به آن بیشتر نیاز است، یعنی در کف.

سیستم‏های برودتی در ساختمان:

• • چیلر – جذبی و تراکمی
  • فن کویل
  • هواساز
  • تهویه مطبوع

چیلر: یکی از نیازهای هر ساختمانی تأمین سرمایش آن در فصل تابستان است، این مهم در ساختمانهای بزرگ با استفاده از چیلر انجام می‏پذیرد، چیلرها معمولآ در دو نوع جذبی و تراکمی ساخته می‏شوند. به دلیل مصرف برق زیاد توسط چیلرهای تراکمی (کمپرسوری) امروزه چیلرهای جذبی از استقبال خوبی در میان مهندسین مشاور و صاحبان ساختمان‏های مسکونی و اداری برخوردار شده‏اند ، این نوع چیلرها به جای انرژی برق از انرژی حرارتی برای تولید سرما استفاده می‏نمایند و دارای قطعات متحرک کمتری نسبت به انواع کمپرسوری هستند

تهویه مطبوع: سیستمی است که در محدوده معینی گرمایش ، سرمایش، رطوبت ، تصفیه و به حرکت در آوردن هوا را انجام می دهد. دستگاه تهویه مطبوع رطوبت نسبی محیط را بین 40 تا 50 درصد حفظ می کند و زمانی که هوا بیش از اندازه خشک باشد رطوبت آسانتر از سطح پوست تبخیر می شود واین پدیده در دمای رضایت بخش هم تولید احساس خنکی می کند.

معرفی انواع سیستم‏های متداول در یک مجتمع مسکونی

در این بخش ابتدا انواع سیستم های متداول قابل استفاده در مجتمع های مسکونی معرفی شده و مزایا و معایب هر یک معرفی می‏گردند و در نهایت سیستم بهینه انتخاب می گردد.

انواع سیستم های متداول:

1. سیستم کولر آبی جهت سرمایش و موتورخانه حرارت مرکزی با رادیاتور جهت گرمایش
2. سیستم کولر گازی جهت سرمایش و موتورخانه حرارت مرکزی با رادیاتور جهت گرمایش
3. سیستم داکت اسپلیت سقفی با کویل آبگرم از موتورخانه حرارت مرکزی
4. سیستم داکت اسپلیت سقفی با کویل آبگرم از پکیج گرمایشی با دودکش کوآکسیال
5. سیستم فن کویل جهت سرمایش و گرمایش با موتورخانه مرکزی با دیگ آبگرم و چیلر

پاورپوینت «سیستم های سرمایش و گرمایش ساختمان (روش های پیشرفته ساخت)» در 60 اسلاید و فرمت PPTX تهیه شده و موضوعات کلیدی HVAC را از سطح معرفی تا تحلیل و مقایسه پوشش می‌دهد.
