طراحی فنی برج هرست – برج هرست یکی از نمونه‌های مهم در پیوند میان معماری پایدار، سازه پیشرفته و طراحی برج‌های اداری معاصر است. این پروژه نشان می‌دهد که چگونه انتخاب سیستم سازه‌ای می‌تواند فراتر از یک تصمیم فنی، به عنصر اصلی هویت معماری ساختمان تبدیل شود. در برج هرست، محدودیت‌های سایت، جایگاه هسته خدماتی و نیاز به افزایش کارایی سازه‌ای موجب شد طراحان به جای تکیه صرف بر سیستم مرکزی، از سازه پیرامونی دیاگرید بهره بگیرند. نتیجه این تصمیم، شکل‌گیری برجی با مصرف کمتر مصالح، عملکرد بهتر در انتقال بار و چهره‌ای کاملاً متمایز در خط آسمان نیویورک است. این پاورپوینت برای دانشجویان معماری، عمران، سازه و علاقه‌مندان به ساختمان‌های سبز، یک نمونه تحلیلی مناسب و آموزشی فراهم می‌کند.

پاورپوینت حاضر در 58 اسلاید با عنوان زیر تهیه شده است.

دانلود پاورپوینت معرفی و بررسی طراحی فنی برج هرست

این بنا در محله منهتن نیویورک در بلوار هشتم بین خیابان های 57 و 58 قرار دارد. این بنا به عنوان دفتر مرکزی شرکت هرست و در سال 2006 میلادی ساخته شده است. در سال 2001 شرکت هرست ، شرکت فاستر و شرکا و شرکت مهندسین سازه ای wsp cantor seinuk را برای ساخت دفتر جدیدش استخدام کرد.

کمیسیون حفظ نشانه های شهری در سال 1988 این بنا را جز بناهای مهم تاریخی نیویورک معرفی نمود. زیر بنای این ساختمان 200 در 200 فوت (61 در 61 متر) می باشد و دارای 6 طبقه است.

از جمله ویژگی های برج هرست عبارت است از :

• این ساختمان جز ساختمان های سبز محسوب میشود .
• نخستین ساختمان اداریِ بلند مرتبه ی “سبز” در نیویورک
• 90%  فولادی که در ساخت این پروژه استفاده شد از فولادهای بازیافتی بود.
• این بنا 26% کمتر از کدهای استاندارد انرژی مصرف می کند.
• این بنا با کم کردن میزان انرژی که مصرف می کند تولید دی اکسید کربن خود را به میزان سالیانه 869 تن کاهش داده که معادل 174 اتومبیل است.
• سقف بنا با جمع آوری آب باران از آن برای مصارف ساختمان استفاده می کند.

سازه برج هرست

هسته خدمات ساختمان که در شکل با رنگ قرمز نشان داده شده است در غــرب قرار دارد

چرا که تنها جبهه ای از ساختمان است که به خیابان دید ندارد و دارای همســــایگی است.

موقعیت خارج از مرکز هسته خدماتی ، مزایای سازه های ستون فقراتی (مرکزی) را کاهش می دهد. بنابراین تیم طراحی تصمیم گرفت به سازه های پیرامونی توجه کند.

این موضوع سبب شد که سازه به عنوان کانسپت طراحی برج الویت پیدا کند. و کارآمدی سازه بود که به کانسپت ارزش می داد. و در نهایت سیستم دیاگرید diagrid  به عنوان سیستم سازه ای بنا انتخاب گردید.

در ادامه سازه سیستم دیاگرید diagrid  به طور کامل بررسی خواهد شد.

این شبکه مسیر های مختلفی برای انتقال بار به وجود می آورد این سیستم (دیاگرید) یک عملکرد با استاندارد بسیار بالا تحت شرایط تنش شدید فراهم می کند که کدهای ملی و بین المللی در تلاش برای رسیدن به آن هستند. این سیستم 20 % کمتر از سازه های دیگر فولاد مصرف می کند.

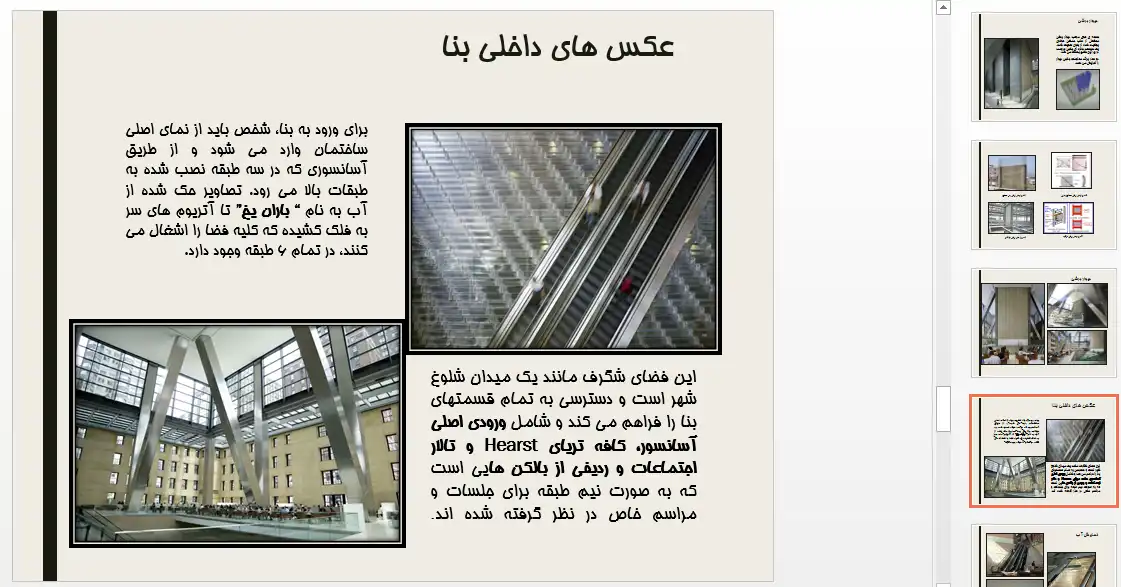

در ادامه بخش داخلی برج هرست مورد بررسی قرار خواهد گرفت.سپس سایر ویژگی های سازه ای این برج مورد بررسی قرار میگیرند.

پاورپوینت حاضر به بررسی ابعاد مختلف طراحی فنی برج هرست می‌پردازد؛ بنایی واقع در منهتن نیویورک در بلوار هشتم، میان خیابان‌های 57 و 58، که به عنوان دفتر مرکزی شرکت هرست در سال 2006 تکمیل شد. این پروژه در بستری تاریخی قرار دارد و با توجه به ثبت بنای پایه در فهرست نشانه‌های مهم شهری نیویورک، طراحی آن ناگزیر از ایجاد تعادل میان میراث معماری موجود و افزودن یک برج مدرن بوده است.
