پاورپوینت تحلیل سازه‌ای اپرای سیدنی | تکامل پوسته‌های کروی و راهکارهای اجرایی

تحلیل سازه ای اپرای سیدنی – اپرای سیدنی صرفاً یک اثر نمادین معماری نیست؛ بلکه یک «پرونده کلاسیک» در تاریخ مهندسی سازه است که نشان می‌دهد چگونه یک فرم جسورانه، برای رسیدن به امکان ساخت، ناچار به بازتعریف سازه، هندسه و جزئیات اجرایی می‌شود. اهمیت این پروژه از آن‌جاست که در مرحله مسابقه، زیبایی‌شناسی فرم جلوتر از منطق سازه‌ای حرکت کرده بود و همین مسئله باعث شد زمان و هزینه قابل توجهی صرف بازطراحی شود. در نهایت، انتخاب راهکار هندسه کروی و تبدیل پوسته‌ها به قطعات هم‌خانواده و قابل تکرار، نقطه عطفی شد که پروژه را از ایده به اجرا رساند. این پاورپوینت، روند شکل‌گیری این راهکار و نکات کلیدی رفتار سازه‌ای پوسته‌ها و قوس‌ها را به‌صورت خلاصه و آموزشی ارائه می‌کند.

پاورپوینت حاضر در 26 اسلاید و در فرمت pptx  تهیه شده است.

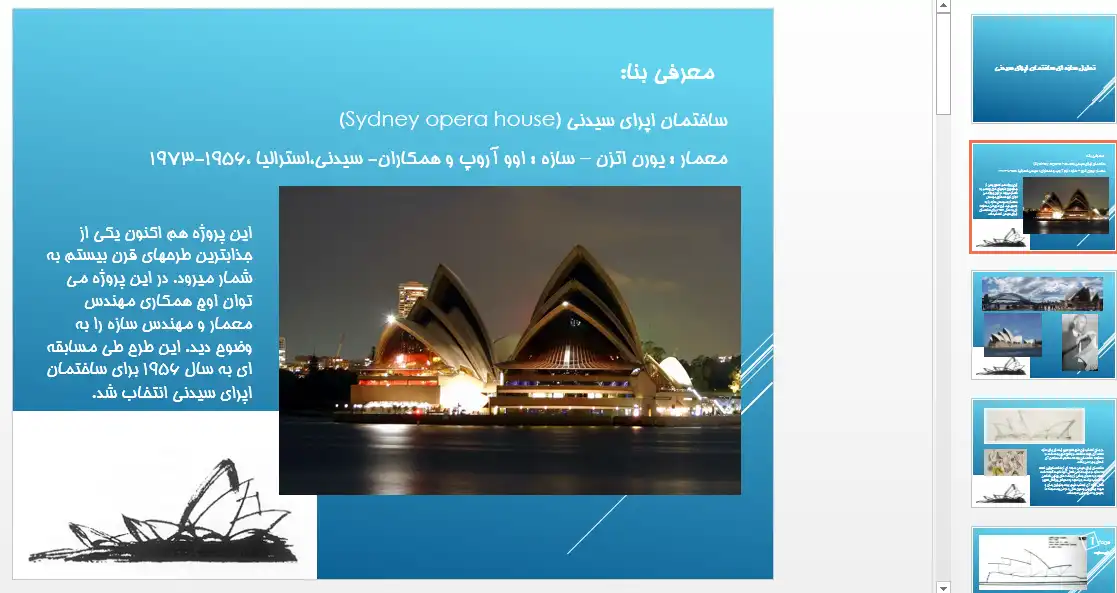

این پروژه هم اکنون یکی از جذابترین طرح های قرن بیستم به شمار می رود. در این پروژه می توان اوج همکاری مهندس معمار و مهندس سازه را به وضوح دید. این طرح طی مسابقه ای به سال 1956 برای ساختمان اپرای سیدنی انتخاب شد.

دانلود پاورپوینت تحلیل سازه‌ای اپرای سیدنی

در زمان انتخاب این طرح هنوز هیچ ایده ای برای سازه سقف آن وجود نداشت. در واقع طرح برنده شده در مسابقه  ساختمانی بود که معلوم شد ساختن آن امکان پذیر نمی باشد.

ساختمان اپرای سیدنی نمونه ای از ساختمان هایی است که سازه در فرایند طراحی شکل آن ها نادیده گرفته شده است و به عنوان بخشی از برنامه های زیبایی شناختی به حساب نیامده و با توجه به مقیاس بزرگش تغییر شکل اولیه آن اجتناب ناپذیر بوده،بنابراین زمان و هزینه زیادی طی چندین سال و در طی چند مرحله تا رسیدن به طرح نهایی صرف شد.

فرایند طراحی

پس از 6 مرحله طراحی نهایتا طرح با ساختار کروی طراحی شد.

فرم تمام پوسته های موجود در این ساختمان مشتق از یک کره به شعاع 75 متر می باشد.

مزیت کره نسبت به احجام دیگر این است که کره قابل تقسیم به قطعات کاملا مشابه به تعداد دلخواه می باشد. به نحوی که با یک مدول واحد پوشش کل سطوح آن امکان پذیراست.

در نتیجه این امکان به وجود آمد تا از قطعات پیش ساخته و قالب های مشابه برای احداث پوسته ها استفاده شود. که این امر تاثیر قابل توجهی در کاهش هزینه های اجرای ساختمان می داشت.

قوس ها

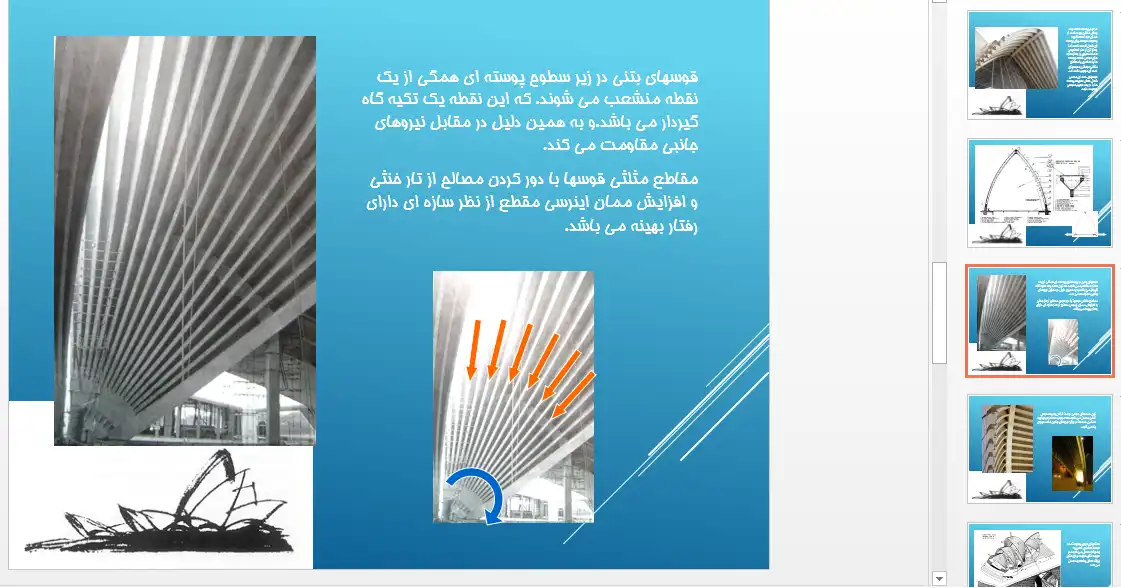

قوس های بتنی در زیر سطوح پوسته ای همگی از یک نقطه منشعب می شوند. که این نقطه یک تکیه گاه گیردار می باشد.و به همین دلیل در مقابل نیروهای جانبی مقاومت می کند.

مقاطع مثلثی قوس ها با دور کردن مصالح از تار خنثی و افزایش ممان اینرسی مقطع از نظر سازه ای دارای رفتار بهینه می باشد.

پاورپوینت حاضر در 26 اسلاید و فرمت PPTX تهیه شده و تمرکز آن بر تحلیل سازه‌ای و روند مهندسی‌شدن فرم در اپرای سیدنی است.
