کلیسای پادره بیو (Padre Pio Church) نمونه‌ای ممتاز از ترکیب معماری، سازه و بیان فضایی در یک پروژه مذهبی معاصر است؛ جایی که مقیاس بزرگ تجمع، نیازهای زیارتی و ملاحظات پایداری، همزمان در طراحی پاسخ داده شده‌اند. این بنا با هندسه‌ای مبتنی بر قوس‌های متوالی و کاهش شعاع، به سقفی مارپیچی می‌رسد که یادآور صدف حلزونی است و در کنار سیستم چوبی و کابل‌های کششی، یک منطق سازه‌ای–فضایی منسجم ایجاد می‌کند. در این پاورپوینت، ساختار شعاعی، تقسیم‌بندی ظرفیت‌ها، نحوه انتقال بار و جزئیات سقف و اتصالات، به زبان قابل استفاده برای ارائه‌های دانشگاهی تحلیل شده است.

فهرست

• • معرفی پروژه
  • بررسی فرم معماری
  • قوس ورودی شیشه های

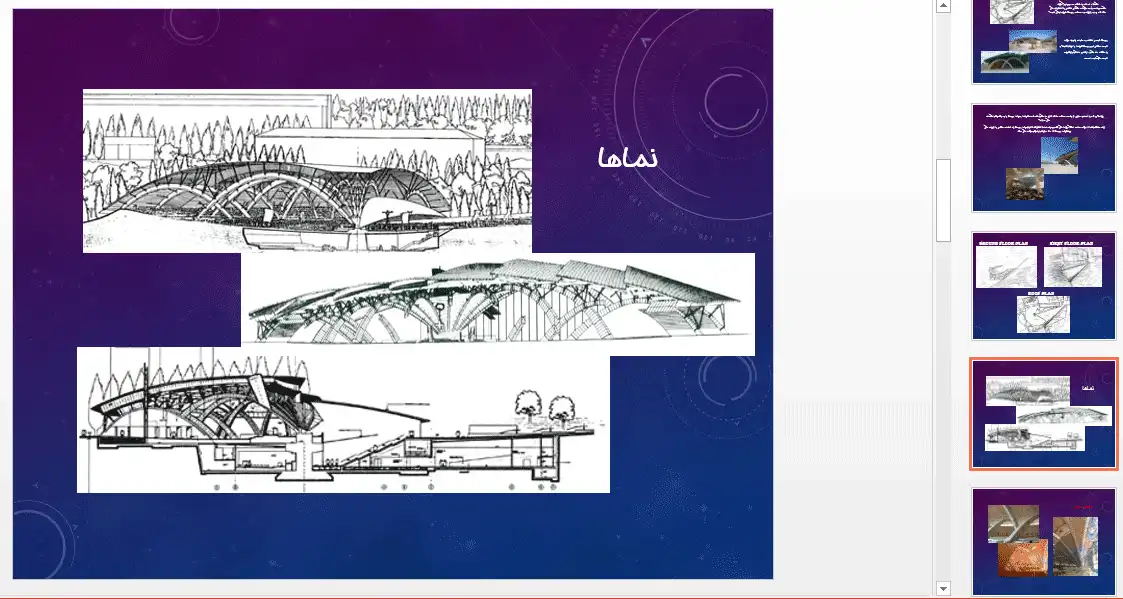

  • نما ، فضای داخلی
  • مصالح
  • معرفی سازه و فرم هندسی بنا
  • بررسی دیاگرام نیرویی
  • سقف گنبد

پاورپوینت حاضر در 32 اسلاید و در فرمت pptx  تهیه شده است.

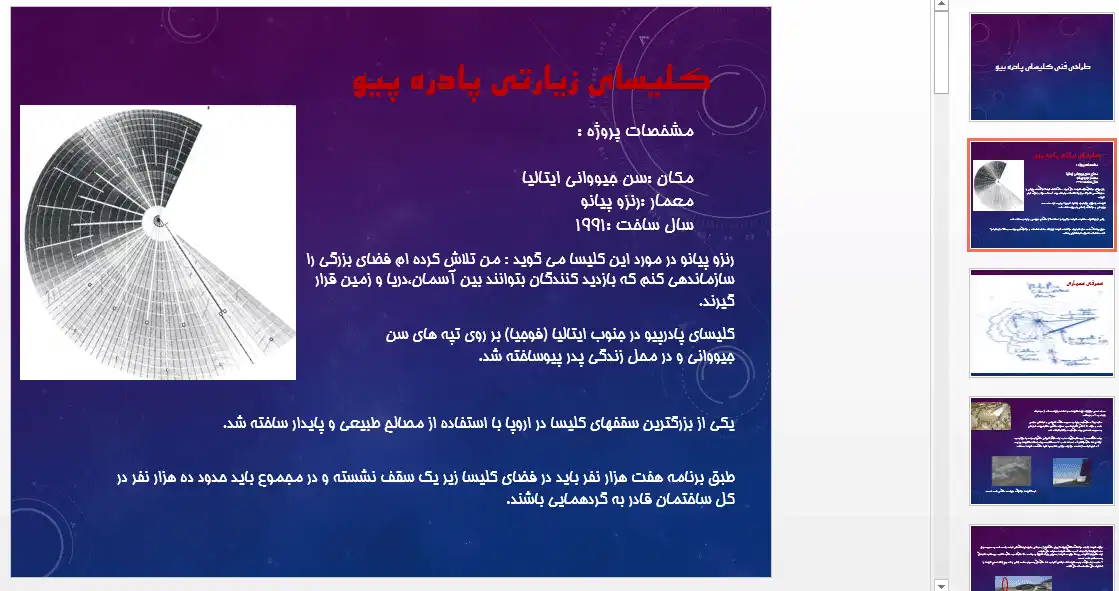

کلیسای پادره پیو در جنوب ایتالیا (فوجیا) بر روی تپه های سن جیووانی و در محل زندگی پدر پیو ساخته شد. یکی از بزرگترین سقف های کلیسا در اروپا با استفاده از مصالح طبیعی و پایدار ساخته شد. طبق برنامه هفت هزار نفر باید در فضای کلیسا زیر یک سقف نشسته و در مجموع باید حدود ده هزار نفر در کل ساختمان قادر به گردهمایی باشند.

رنزو پیانو در مورد این کلیسا می گوید: من تلاش کرده ام فضای بزرگی را سازماندهی کنم که بازدید کنندگان بتوانند بین آسمان، دریا و زمین قرار گیرند.

هدف اصلی در پروژه ایجاد کلیسای با فضای بازیست که از هر طرف بتوان به آن وارد شد.

علاوه بر آن مجموعه باید به صورت مکان تفریحی و فرهنگی طراحی شده و دارای 3 آمفی تأتر باشد،به همین منظور دسترسیهای فراوانی به صورت شعاعی برای مجموعه در نظر گرفته شد.برای ممانعت از ورود اتوموبیل ها به این مرکز تاریخی مسیر جدیدی با دیواری به ارتفاع 25 متر در کنار آن احداث شد و 12 عدد ناقوس برای استفاده کلیسا بر روی آن قرار گرفت.از فاصله دور این دیوار و ناقوسها تنها مشخصه کلیسا هستند.

معرفی سازه و فرم هندسی بنا

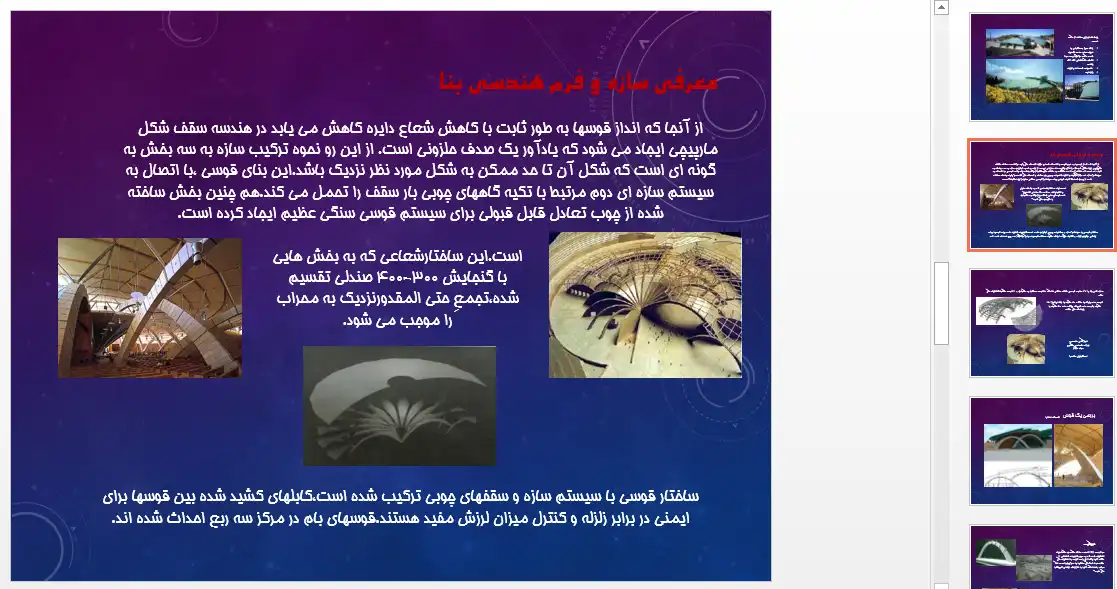

از آنجا که انداز قوس ها به طور ثابت با کاهش شعاع دایره کاهش می یابد در هندسه سقف شکل مارپیچی ایجاد می شود که یادآور یک صدف حلزونی است. از این رو نحوه ترکیب سازه به سه بخش به گونه ای است که شکل آن تا حد ممکن به شکل مورد نظر نزدیک باشد.این بنای قوسی ،با اتصال به سیستم سازه ای دوم مرتبط با تکیه گاههای چوبی بار سقف را تحمل می کند.هم چنین بخش ساخته شده از چوب تعادل قابل قبولی برای سیستم قوسی سنگی عظیم ایجاد کرده است.

است.اين ساختارشعاعي که به بخش هايي با گنجايش 300-400 صندلي تقسيم شده،تجمعِ حتي المقدورنزديک به محراب را موجب مي شود.

ساختار قوسی با سیستم سازه و سقفهای چوبی ترکیب شده است،کابلهای کشید شده بین قوسها برای ایمنی در برابر زلزله و کنترل میزان لرزش مفید هستند.قوسهای بام در مرکز سه ربع احداث شده اند.

بررسی دیاگرام نیرویی

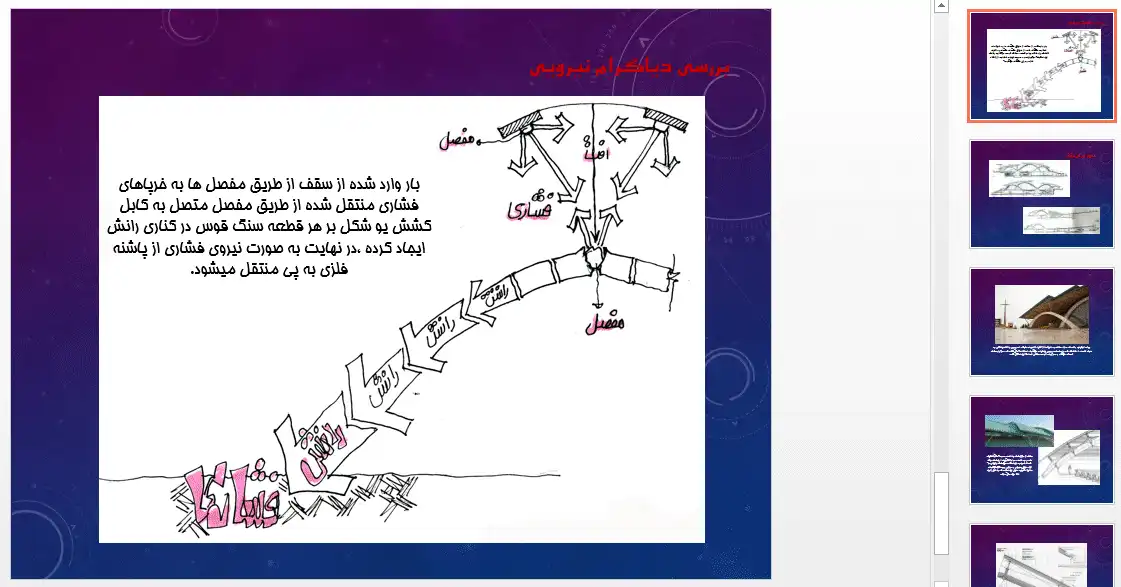

بار وارد شده از سقف از طریق مفصل ها به خرپاهای فشاری منتقل شده از طریق مفصل متصل به کابل کشش یو شکل بر هر قطعه سنگ قوس در کناری رانش ایجاد کرده ،در نهایت به صورت نیروی فشاری از پاشنه فلزی به پی منتقل می شود.

سقف

برای ترکیب واتصال سازه سقف به خرپاها،از تکیه گاه های شبکه ای چوبی با تقسیماتی به طول فاصله 2 شاخک، که با صفحات چوبی پوشیده میشوند استفاده می کنند که هم بار سقف تحمل می کند و هم برای قوس سنگی تعادل ایجاد می کند.

این پاورپوینت در 32 اسلاید و با فرمت PPTX تهیه شده و برای دانشجویان معماری، سازه، تکنولوژی ساختمان و تحلیل بناهای شاخص مناسب است. محتوای فایل از معرفی پروژه و ایده طراحی تا تحلیل فرم، مصالح و سیستم سازه‌ای را پوشش می‌دهد. در بخش «معرفی سازه و فرم هندسی»، منطق شکل‌گیری سقف مارپیچی ناشی از تغییر شعاع قوس‌ها توضیح داده می‌شود و نشان داده می‌شود چگونه سازه قوسی سنگی با یک سیستم دوم مبتنی بر تکیه‌گاه‌های شبکه‌ای چوبی ترکیب می‌شود تا هم بار سقف را منتقل کند و هم تعادل مناسبی برای قوس عظیم ایجاد نماید.

ساختار شعاعی بنا به بخش‌هایی با ظرفیت 300 تا 400 صندلی تقسیم می‌شود تا تجمع تا حد امکان به محراب نزدیک باشد. همچنین نقش کابل‌های کششی بین قوس‌ها در افزایش ایمنی لرزه‌ای و کنترل لرزش‌ها بررسی می‌گردد. در بخش «دیاگرام نیرویی» مسیر انتقال بار از سقف به مفصل‌ها، خرپاهای فشاری، کابل کششی U شکل، ایجاد رانش در قطعات سنگی قوس و در نهایت انتقال نیروی فشاری از پاشنه فلزی به پی تشریح می‌شود. سرفصل‌های ارائه شامل: معرفی پروژه، بررسی فرم معماری، قوس ورودی و شیشه‌ها، نما و فضای داخلی، مصالح، معرفی سازه و فرم هندسی، بررسی دیاگرام نیرویی و سقف گنبد است.
