دانلود رایگان پلان ساختمان مسکونی چهار طبقه روی پیلوت 185 متری | نقشه کامل معماری پنج سقف

این پروژه یکی از نمونه‌های مناسب برای مطالعه طراحی مسکونی چهار طبقه روی پیلوت است که با طراحی پنج سقف، جانمایی مناسب فضاها، پارکینگ استاندارد، روابط عملکردی صحیح و پلان‌های خوانا، گزینه‌ای بسیار عالی برای دانشجویان، مهندسین طراح و افرادی است که قصد یادگیری طراحی مسکونی دارند.

فایل اتوکد قابل ویرایش بوده و به کاربران امکان می‌دهد طرح را تغییر داده یا برای پروژه‌های آموزشی و اجرایی از آن استفاده کنند.

در این بخش یک پلان معماری ساختمان پنج سقف برای شما عزیزان ارائه شده است. از جمله ویژگی های این نقشه عبارت است از :

• نقشه فاز ۲ مسکونی چهار طبقه روی پیلوت
• اندازه گذاری شده
• کاملا استاندارد و قابل اجرا
• تایید شده توسط نظام مهندسی
• فایل اتوکد و قابل ویرایش
• مناسب برای آموزش و یادگیری نقشه کشی و همچنین گرفتن ایده

ابعاد : 14.6(شمال) * 13.2(شرق) * 12.2(جنوب) * 12.7(غرب)

مساحت زمین : 289 مترمربع

سطح اشغال : 184 متر مربع

مساحت زیربنا : 900 متر مربع

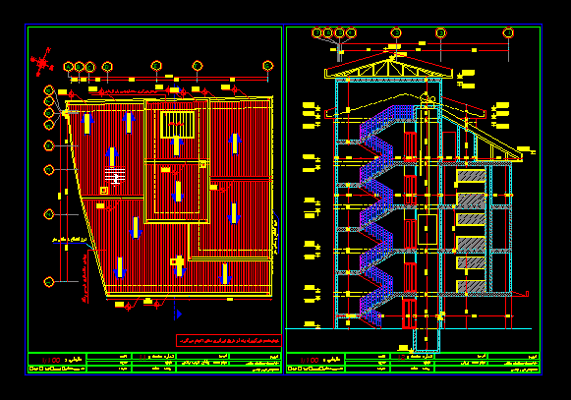

نقشه شامل : نما ، مقطع ، طبقات ، مبلمان ، جانمایی طبقات ،پارکینگ، اندازه گذاری ، پلان بزرگنمایی و….
