پاورپوینت تحلیل معماری و سازه برج CCTV پکن | بررسی سیستم دایاگرید (38 اسلاید)

برج CCTV پکن یکی از شاخص‌ترین نمونه‌های معماری معاصر جهان است که با طراحی متفاوت و ساختار سازه‌ای نوآورانه خود توجه بسیاری از معماران و مهندسان را جلب کرده است. این ساختمان که توسط دفتر معماری OMA و به سرپرستی رم کولهاس طراحی شده، نمونه‌ای از تلفیق خلاقانه معماری و مهندسی سازه در آسمان‌خراش‌های مدرن محسوب می‌شود.

در این پژوهش، در 38 اسلاید به  بررسی اجمالی ساختار طرح برج نظارت پکن (CCTV) پرداخته شده است. در ادامه لیستی از اهم مواردی که در این پژوهش مورد بررسی قرار گرفته است را می توانید مشاهده کنید:

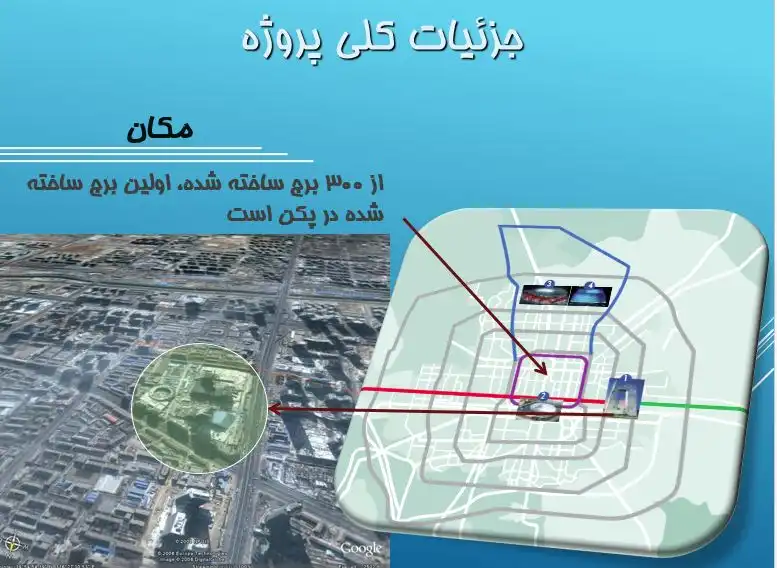

• • جزئیات کلی پروژه
  • معماری
  • چالش های سازه ای
  • سیستم دایاگرید
  • موضوعات متفرقه
  • منابع و مآخذ

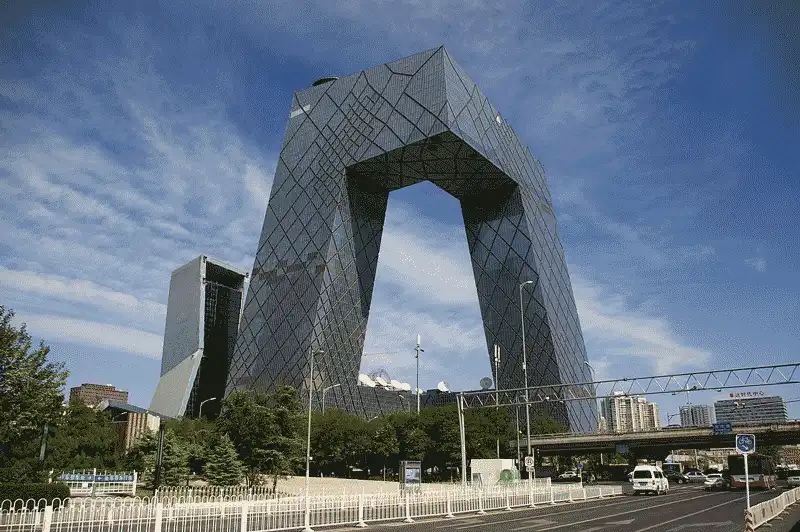

یکی از بناهای بسیار مدرن جهان در شهر پکن، دفتر مرکزی تلویزیون چین (China Central Television Headquarters) یا به صورت خلاصه، برج CCTV است. این پروژه، در واقع یک آسمان‌ خراش ۴۴ طبقه‌ ای به ارتفاع ۲۳۴ متر، با کاربری اداری مرکز تلویزیونی چین است. این ساختمان مساحتی حدود ۵۵۳۰۰۰ متر مربع دارد که توسط تیم طراحی رم کولهاس (O.M.A) طراحی شده است.

این طرح از دو ساختمان مجزا تشکیل شده است. ساختمان اصلی در بر گیرنده استدیوهای پخش برنامه ماهواره ها و بخش اداری و … است. ساختمان دوم، مركز فرهنگي تلويزيون چين می باشد كه شامل يك هتل، يك تئاتر بزرگ عمومي و فضاي نمايشگاهي است.

شبکه دایاگرید

• • سیستم شبکه مورب
  • ساختار مدولار مثلثی با تیرهای نگهدارنده مورب
  • ترکیب خوبی از سیستم لوله ای و خرپا
  • انتقال بارها از طریق اعضای مورب

خرپاها

• • با توجه به اهداف معماری از دید پنهان شده اند.
  • پیوند دهنده اعضا از طریق مفاصل (اتصال مفصلی)

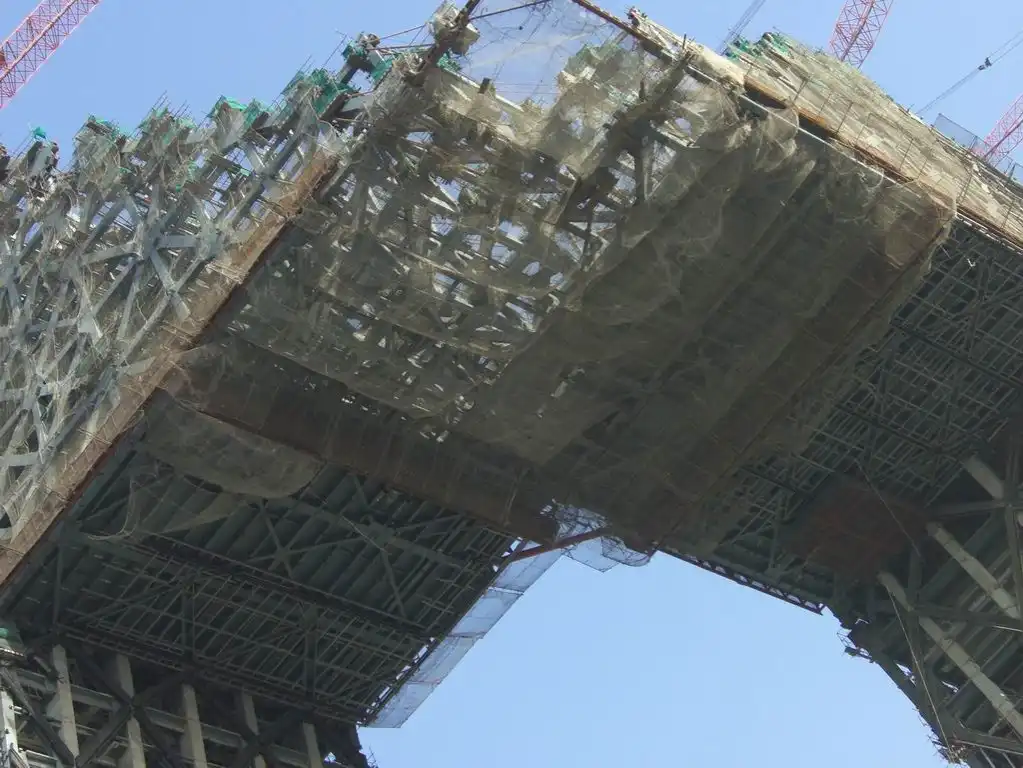

  • زیر قسمت کنسول شده پوشش خرپایی وجود دارد که وظیفه آن گرفتن بارها از طبقات بالا و انتقال آن به سیستم دایاگرید است.
  • خرپای بزرگی که در پایه ساختمان واقع شده، بار قسمت های بالایی را تحمل می کند.

در این پاورپوینت، برج مرکزی تلویزیون چین (CCTV) از نظر معماری، ساختار سازه‌ای و چالش‌های مهندسی مورد بررسی قرار گرفته است. این برج 44 طبقه با ارتفاع 234 متر و زیربنای تقریبی 553 هزار متر مربع یکی از پروژه‌های مهم معماری قرن بیست و یکم به شمار می‌آید. ساختمان از دو بخش اصلی تشکیل شده است که یکی شامل استودیوهای پخش، دفاتر اداری و فضاهای رسانه‌ای و دیگری شامل مرکز فرهنگی تلویزیون چین با هتل، تئاتر و فضاهای نمایشگاهی است. در این فایل همچنین سیستم سازه‌ای دایاگرید (Diagrid) به عنوان مهم‌ترین عنصر سازه‌ای برج معرفی شده که با استفاده از شبکه‌های مورب و مدول‌های مثلثی، انتقال بارها را به شکل مؤثری انجام می‌دهد. علاوه بر این، نقش خرپاهای پنهان، سازه کنسولی و سیستم انتقال بار در پایداری ساختمان بررسی شده است. این پاورپوینت برای دانشجویان معماری و مهندسی عمران که به مطالعه سازه‌های خاص و ساختمان‌های بلند علاقه دارند، منبعی مفید محسوب می‌شود.

برای مشاهده و بهره مندی از اطلاعات تکمیلی می توانید به فایل پاورپوینت این پژوهش مراجعه کنید .
